Băng Tải Lưới Inox

Ứng dụng băng tải lưới inox trong sản xuất công nghiệp hiện đại

Băng tải lưới inox đang trở thành “xương sống” của nhiều dây chuyền sản xuất, nơi chỉ một phút dừng băng là cả nhà máy thiệt hại hàng trăm triệu. Khả năng chịu nhiệt, chịu tải, chống ăn mòn và vận hành liên tục 24/7 khiến loại băng tải này gần như không thể thay thế trong các môi trường làm việc khắc nghiệt.

Trong ngành thực phẩm, băng tải lưới inox được sử dụng cho các công đoạn: cấp đông nhanh IQF, sấy, nướng, chiên ngập dầu, làm nguội, rửa và thoát nước sản phẩm. Lưới inox cho phép dầu, nước, khí nóng hoặc khí lạnh xuyên qua bề mặt, tạo ra quá trình truyền nhiệt và thoát ẩm cực nhanh, rút ngắn thời gian xử lý nhưng vẫn đảm bảo chất lượng sản phẩm. Những dây chuyền chế biến thủy sản, thịt, xúc xích, bánh kẹo, rau củ đông lạnh… gần như bắt buộc phải dùng băng tải lưới inox nếu muốn đạt tiêu chuẩn HACCP, ISO 22000, FDA hoặc EU.

Trong ngành sơn tĩnh điện và xử lý bề mặt kim loại, băng tải lưới inox được sử dụng trong lò sấy sơn, buồng sấy sau khi phun, lò sấy trước khi mạ hoặc trước khi phủ lớp bảo vệ. Nhiệt độ trong lò có thể lên đến 250–450°C, thậm chí cao hơn với một số ứng dụng đặc biệt. Nếu dùng băng tải thông thường, bề mặt sẽ biến dạng, cháy, giãn nở không kiểm soát, gây kẹt sản phẩm và cháy dây chuyền. Lưới inox chịu nhiệt cao, giãn nở ít, không bám sơn, không bị biến màu, giúp quá trình vận chuyển ổn định và sạch sẽ.

Trong ngành thủy tinh, gốm sứ, nung men, băng tải lưới inox được sử dụng trong lò nung liên tục, lò ủ, lò ram. Sản phẩm thủy tinh nóng đỏ, gốm sứ vừa ra lò có nhiệt độ cực cao, nếu băng tải không ổn định, chỉ một rung lắc nhỏ cũng đủ làm nứt vỡ hàng loạt. Lưới inox với cấu trúc đan chắc, độ phẳng cao, chịu tải tốt giúp sản phẩm di chuyển êm, giảm tối đa tỷ lệ phế phẩm.

Trong ngành điện tử và linh kiện, băng tải lưới inox xuất hiện trong các lò hàn reflow, lò sấy linh kiện, buồng làm sạch bằng dung môi, buồng sấy sau rửa. Yêu cầu ở đây không chỉ là chịu nhiệt mà còn phải sạch, không phát sinh bụi, không nhiễm bẩn bề mặt mạch in (PCB) hoặc linh kiện. Inox 304, 316 với bề mặt bóng, ít bám bẩn, dễ vệ sinh là lựa chọn gần như bắt buộc.

Trong ngành dược phẩm và y tế, băng tải lưới inox được dùng trong dây chuyền sấy viên nén, sấy vỉ thuốc, sấy bao bì dược, vận chuyển khay, lọ, ống thủy tinh qua các buồng tiệt trùng. Môi trường này yêu cầu mức độ vệ sinh cực cao, khả năng khử trùng bằng hơi nước nóng, hóa chất hoặc tia UV mà không làm hư hại băng tải. Lưới inox đáp ứng tốt nhờ khả năng chống ăn mòn hóa chất và chịu nhiệt ổn định.

Trong ngành cơ khí và gia công kim loại, băng tải lưới inox được dùng để vận chuyển chi tiết qua buồng rửa, buồng tẩy dầu, buồng sấy, lò ram, lò tôi, hoặc dùng làm băng tải tháo phoi, tháo phế liệu. Dầu, mạt kim loại, dung dịch tẩy rửa, hóa chất đều có thể thoát qua lưới, giúp bề mặt băng tải luôn thông thoáng, không bị ứ đọng gây kẹt hoặc tràn.

Các loại băng tải lưới inox phổ biến và cấu trúc chuyên sâu

Không phải mọi băng tải lưới inox đều giống nhau. Chỉ cần chọn sai cấu trúc lưới, dây đan hoặc bước xích, dây chuyền có thể bị mài mòn nhanh, trượt sản phẩm, kẹt biên hoặc đứt băng trong thời gian ngắn. Việc hiểu rõ từng loại cấu trúc lưới là yếu tố sống còn khi thiết kế hệ thống.

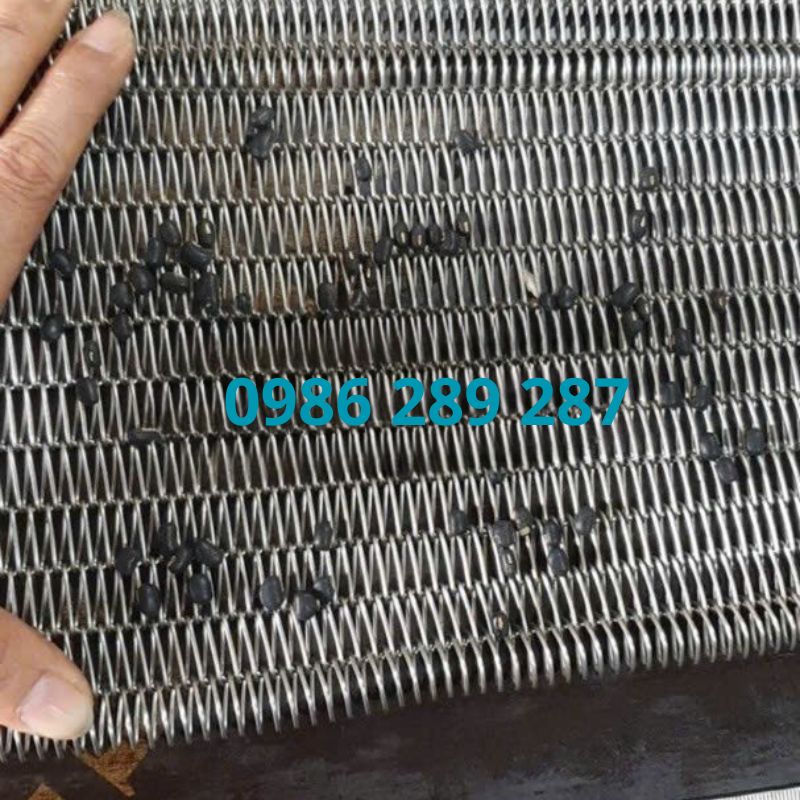

Băng tải lưới inox đan xoắn (balanced weave)

Băng tải lưới inox sợi xoắn sử dụng các sợi inox xoắn trái – phải đan xen, kết nối bằng thanh ngang (rod). Cấu trúc cân bằng giúp băng tải chạy cực kỳ ổn định, hạn chế tối đa hiện tượng lệch biên. Đây là lựa chọn “kinh điển” cho các ứng dụng sấy, nướng, chiên, làm nguội trong thực phẩm và sấy linh kiện.

Đặc điểm nổi bật:

• Bề mặt phẳng, tiếp xúc tốt với sản phẩm, hạn chế lật, nghiêng.
• Độ mở lưới linh hoạt (từ rất thoáng đến tương đối kín), điều chỉnh được theo yêu cầu truyền nhiệt hoặc thoát nước.
• Khả năng chịu tải trung bình đến cao, phù hợp cho cả sản phẩm nhẹ và khay, khuôn có trọng lượng lớn.
• Vận hành êm, giảm rung, giảm tiếng ồn, kéo dài tuổi thọ ổ trục và xích truyền động.

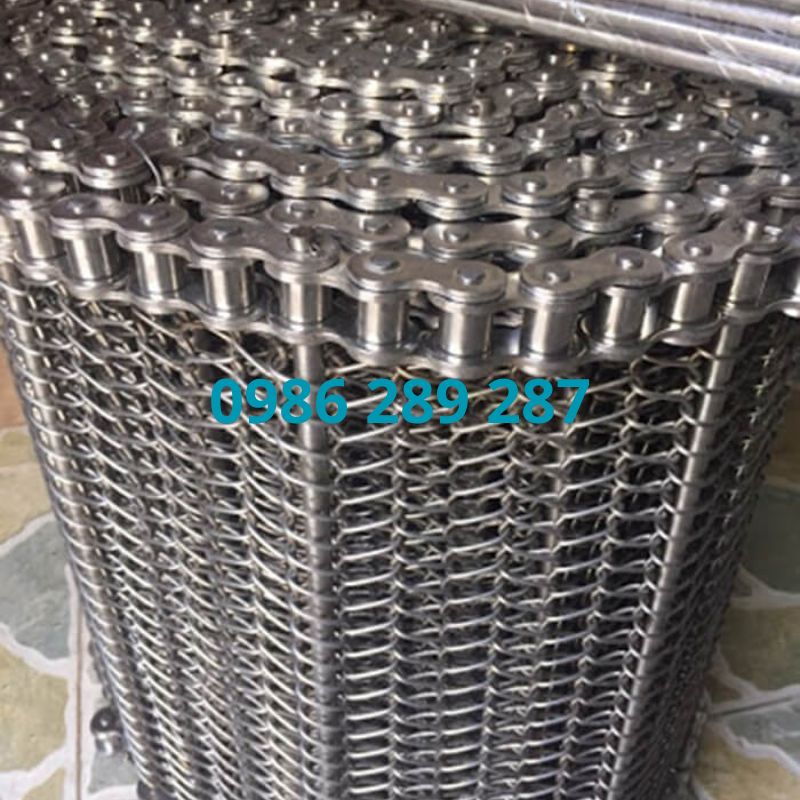

Băng tải lưới inox xích biên (chain driven mesh belt)

Băng tải lưới inox xích biên là dạng băng tải lưới inox có hai bên gắn xích truyền động, thường là xích con lăn tiêu chuẩn. Lưới được liên kết trực tiếp với xích bằng các thanh ngang, tạo ra một kết cấu cực kỳ chắc chắn. Loại này được sử dụng trong lò sấy dài, lò nhiệt độ cao, hoặc nơi yêu cầu tải trọng lớn và điều kiện làm việc khắc nghiệt.

Ưu điểm chính:

• Chống trượt tuyệt đối nhờ truyền động bằng xích, không phụ thuộc ma sát giữa puly và lưới.
• Chịu tải nặng, phù hợp vận chuyển khay kim loại, chi tiết cơ khí, sản phẩm có kích thước lớn.
• Chịu nhiệt cao, dùng tốt trong lò sấy sơn, lò ram, lò ủ với chiều dài hàng chục mét.
• Độ bền cơ học vượt trội, ít bị giãn, ít phải tăng chỉnh căng băng.

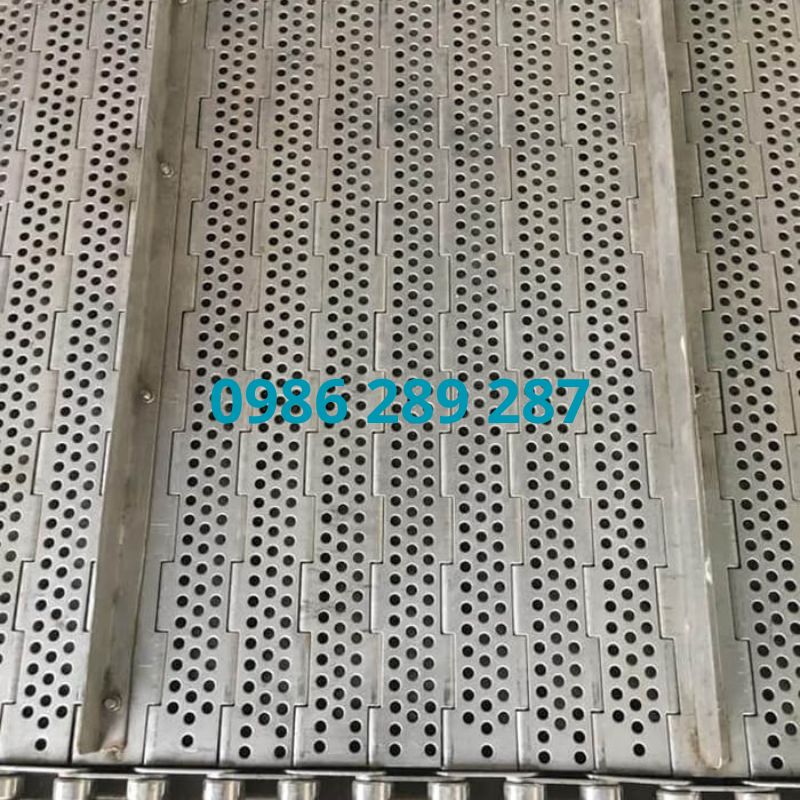

Băng tải lưới inox tấm bản lề (plate belt / perforated plate)

Băng tải tấm bản lề xích biê này sử dụng các tấm inox dập lỗ hoặc tấm đặc, liên kết với nhau bằng thanh ngang và xích biên. Về bản chất, đây là sự kết hợp giữa băng tải tấm và băng tải lưới inox, tạo ra bề mặt gần như kín nhưng vẫn có thể thoát nước hoặc khí qua các lỗ dập.

Ứng dụng điển hình:

• Vận chuyển sản phẩm có kích thước rất nhỏ mà lưới thông thường không giữ được.
• Dây chuyền rửa, sấy, làm nguội cần bề mặt đỡ chắc, không biến dạng.
• Ngành đóng gói, chai lọ, lon cần bề mặt phẳng, ổn định, không làm trầy xước bao bì.

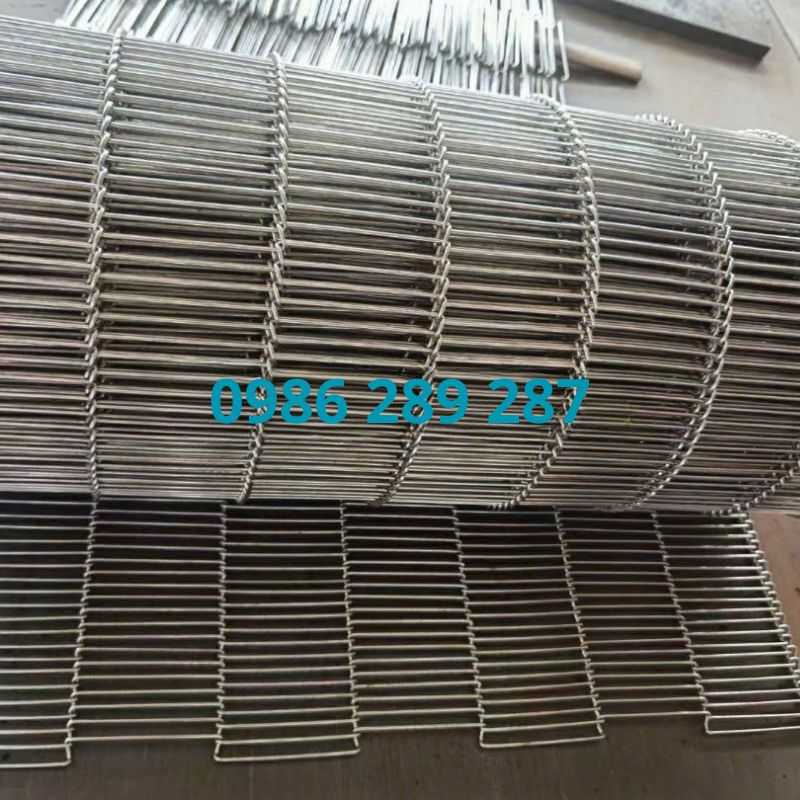

Băng tải lưới inox mắt cáo, lưới thưa, lưới đặc biệt

Với các yêu cầu cực đoan như thoát nước siêu nhanh, thoát dầu, hoặc cần độ bám cao, nhà sản xuất có thể thiết kế các dạng băng tải lưới inox mắt cáo, lưới thưa, lưới dập gân, lưới có gờ, có vách ngăn, có tai nâng. Những cấu trúc này giúp sản phẩm không bị trượt ngược khi băng tải dốc, không bị rơi khỏi bề mặt khi tăng tốc hoặc giảm tốc đột ngột.

Thông số kỹ thuật quan trọng của băng tải lưới inox

Một sai số nhỏ trong thông số kỹ thuật của băng tải lưới inox có thể biến cả dây chuyền thành “cỗ máy nghiền tiền”. Đứt băng, kẹt sản phẩm, cháy động cơ, mòn xích, lệch biên… đều bắt nguồn từ việc lựa chọn sai hoặc tính toán thiếu chính xác các thông số cốt lõi.

Vật liệu inox: 201, 304, 316 và các cấp độ đặc biệt

Vật liệu là yếu tố đầu tiên không được phép chọn bừa. Các loại inox thường dùng cho băng tải lưới inox gồm:

• Inox 201: Giá rẻ, độ cứng khá, nhưng khả năng chống ăn mòn kém hơn 304. Chỉ nên dùng trong môi trường khô, ít hóa chất, nhiệt độ trung bình. Dùng sai môi trường, bề mặt sẽ rỉ sét, gãy dây, nhiễm bẩn sản phẩm.
• Inox 304: Lựa chọn tiêu chuẩn cho thực phẩm, dược phẩm, điện tử, môi trường ẩm, có hóa chất nhẹ. Chống ăn mòn tốt, chịu nhiệt đến khoảng 450–600°C tùy điều kiện làm việc.
• Inox 316/316L: Chống ăn mòn vượt trội trong môi trường có muối, axit nhẹ, kiềm, đặc biệt phù hợp cho thủy sản, nước biển, hóa chất. Giá cao hơn nhưng tuổi thọ dài hơn rất nhiều trong môi trường khắc nghiệt.
• Các mác inox chịu nhiệt đặc biệt (như 310S, 314…): Dùng cho lò nhiệt độ rất cao, trên 800–1000°C. Nếu cố tình dùng 304 trong môi trường này, băng tải sẽ biến dạng, chảy xệ, đứt gãy chỉ sau thời gian ngắn.

Đường kính dây, bước lưới và độ mở lưới

Đường kính dây (wire diameter) và bước lưới (pitch) quyết định trực tiếp đến khả năng chịu tải, độ cứng, độ mở và trọng lượng của băng tải lưới inox. Một số nguyên tắc kỹ thuật quan trọng:

• Đường kính dây lớn → chịu tải tốt hơn, ít biến dạng, nhưng trọng lượng băng tăng, tiêu tốn nhiều năng lượng, yêu cầu động cơ và kết cấu khung mạnh hơn.
• Bước lưới nhỏ → bề mặt kín hơn, giữ được sản phẩm nhỏ, nhưng giảm khả năng thoát nước, thoát dầu, thoát khí, làm giảm hiệu quả truyền nhiệt.
• Độ mở lưới lớn → thoáng, phù hợp sấy, chiên, làm nguội, nhưng không giữ được sản phẩm kích thước nhỏ hoặc dạng bột, hạt mịn.

Thông thường, đường kính dây của băng tải lưới inox dao động từ 0,8 mm đến 5 mm, bước lưới từ 3 mm đến 30 mm hoặc hơn, tùy theo tải trọng và kích thước sản phẩm. Việc tính toán phải dựa trên trọng lượng sản phẩm trên mỗi mét băng, chiều rộng băng, tốc độ chạy và điều kiện nhiệt độ.

Chiều rộng, chiều dài và tốc độ băng tải

Chiều rộng và chiều dài băng tải lưới inox không chỉ là con số kích thước, mà còn ảnh hưởng trực tiếp đến độ võng, độ giãn và lực kéo yêu cầu. Băng càng rộng, tải càng nặng, lực kéo càng lớn, nguy cơ giãn và lệch biên càng cao nếu không có giải pháp kỹ thuật phù hợp.

Các thông số cần quan tâm:

• Chiều rộng băng: Thường từ 200 mm đến trên 2000 mm. Với băng rộng trên 1000 mm, cần tính toán kỹ độ võng và có thể phải dùng thanh đỡ trung gian hoặc con lăn đỡ.
• Chiều dài băng: Với chiều dài trên 15–20 m, độ giãn và độ võng trở thành vấn đề nghiêm trọng nếu không chọn đúng cấu trúc lưới và vật liệu.
• Tốc độ băng: Từ 0,1 m/s đến trên 10 m/phút hoặc cao hơn, tùy ứng dụng. Tốc độ quá cao với lưới mảnh có thể gây rung, văng sản phẩm, mòn nhanh các chi tiết truyền động.

Tải trọng cho phép và hệ số an toàn

Mỗi loại băng tải lưới inox đều có giới hạn tải trọng cho phép (kg/m² hoặc kg/m chiều dài). Vượt quá giới hạn này, dây đan sẽ bị kéo giãn, cong, gãy, xích biên bị mòn nhanh, thanh ngang bị uốn. Kỹ sư thiết kế phải tính toán:

• Tải trọng tĩnh: Trọng lượng sản phẩm, khay, khuôn, giá đỡ trên bề mặt băng.
• Tải trọng động: Lực tăng tốc, giảm tốc, va đập khi sản phẩm rơi xuống băng.
• Hệ số an toàn: Thường từ 1,5 đến 3 lần tải trọng làm việc, tùy mức độ quan trọng của dây chuyền.

Yêu cầu thiết kế, lắp đặt và vận hành băng tải lưới inox

Nhiều dây chuyền đầu tư hàng tỷ đồng nhưng lại “đốt tiền” mỗi tháng chỉ vì băng tải lưới inox bị mòn nhanh, đứt liên tục, sản phẩm kẹt, cháy động cơ. Nguyên nhân không phải do inox kém, mà do thiết kế, lắp đặt và vận hành sai ngay từ đầu.

Thiết kế puly, nhông, con lăn và hệ thống dẫn hướng

Puly hoặc nhông truyền động phải tương thích tuyệt đối với cấu trúc băng tải lưới inox. Đường kính puly quá nhỏ sẽ làm dây đan bị bẻ gập liên tục, gây gãy sớm. Số răng nhông không phù hợp sẽ làm băng tải nhảy răng, rung giật, mòn xích biên.

Các điểm bắt buộc phải kiểm soát:

• Đường kính puly tối thiểu theo khuyến cáo của nhà sản xuất lưới.
• Độ đồng tâm và thẳng hàng giữa các puly, con lăn, nhông xích.
• Hệ thống dẫn hướng biên (guide) để ngăn băng lệch, đặc biệt với băng rộng và băng xích biên.
• Con lăn đỡ trung gian cho băng dài hoặc tải nặng, tránh võng băng.

Căng băng, điều chỉnh độ võng và bôi trơn

Căng quá chặt, băng tải lưới inox sẽ bị kéo giãn, mòn nhanh, tăng tải cho động cơ. Căng quá lỏng, băng sẽ trượt, lệch, rung, gây mòn không đều. Hệ thống tăng đơ, lò xo hoặc xy lanh khí nén thường được sử dụng để duy trì lực căng ổn định.

Bôi trơn xích biên, ổ trục, nhông, puly là bắt buộc, đặc biệt trong môi trường nhiệt độ cao. Tuy nhiên, với ngành thực phẩm và dược phẩm, phải sử dụng dầu mỡ bôi trơn đạt chuẩn an toàn thực phẩm, tránh nhiễm bẩn sản phẩm.

Vệ sinh, bảo trì và kiểm soát an toàn

Vệ sinh không đúng cách có thể phá hủy băng tải lưới inox nhanh hơn cả mài mòn cơ học. Dùng hóa chất quá mạnh, dung dịch có tính axit hoặc kiềm cao, phun rửa áp lực lớn ở nhiệt độ sốc có thể làm bề mặt inox bị ăn mòn, nứt vi mô, gãy dây.

Quy trình bảo trì chuyên nghiệp cần bao gồm:

• Kiểm tra định kỳ độ mòn dây, thanh ngang, xích biên, nhông, puly.
• Đo độ giãn băng để kịp thời cắt nối, thay thế đoạn hư hỏng.
• Làm sạch cặn bám (dầu, mỡ, thực phẩm cháy, cặn hóa chất) để tránh tăng ma sát và ăn mòn cục bộ.
• Kiểm tra hệ thống an toàn: công tắc giật dây, cảm biến lệch băng, cảm biến quá tải.

Tùy biến băng tải lưới inox theo từng ngành

Mỗi ngành yêu cầu một cấu hình băng tải lưới inox khác nhau. Sao chép cấu hình từ dây chuyền này sang dây chuyền khác là cách nhanh nhất để “giết chết” tuổi thọ băng tải.

• Ngành thực phẩm: Ưu tiên inox 304/316, lưới thoáng, dễ vệ sinh, hạn chế góc cạnh sắc, có thể tháo lắp nhanh để CIP (clean-in-place).
• Ngành thủy sản, muối, nước biển: Bắt buộc ưu tiên inox 316, cấu trúc lưới hạn chế bám muối, dễ rửa trôi.
• Ngành sơn tĩnh điện: Lưới chịu nhiệt cao, ít bám sơn, có thể kết hợp xích biên để chạy ổn định trong lò dài.
• Ngành cơ khí, nhiệt luyện: Lưới chịu tải nặng, có thể dùng inox chịu nhiệt đặc biệt, kết hợp tấm bản lề hoặc gờ chặn sản phẩm.
• Ngành điện tử, dược phẩm: Bề mặt lưới mịn, sạch, ít khe hở khó vệ sinh, vật liệu đạt chuẩn vệ sinh và chống nhiễm bẩn.
